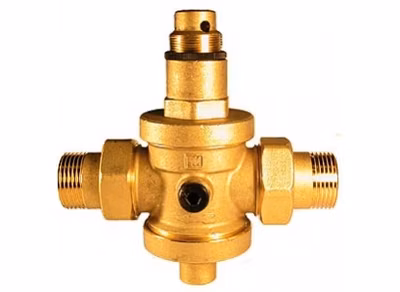

Redukčný ventil Malgorani 5/4"

Name: Redukčný ventil Malgorani 5/4"
SKU: 2211176c
Price: 1938 CZK
Availability: BackOrder

Kód produktu: 2211176c

Varianty

Kč 1173.00

Kč 1300.50

Kč 1938.00

Redukčný ventil Malgorani 3,4"Kč 1173.00

Redukčný ventil Malgorani 1"Kč 1300.50

Redukčný ventil Malgorani 5/4"Kč 1938.00

Redukčný ventil Malgorani 5/4" udržiava stabilný výstupný tlak v rozvodoch vody a technických médií. Nastaviteľný rozsah 1,2 – 6,0 bar pomáha chrániť potrubie aj armatúry.

Kč 1938.00

Kč 1575.61 bez DPH

Redukčný ventil Malgorani 5/4" je tlakový mosadzný ventil na udržanie konštantného výstupného tlaku v potrubnom rozvode. Nastaviteľný rozsah 1,2 – 6,0 bar pomáha chrániť rozvody, armatúry a zariadenia pred nadmerným alebo kolísavým tlakom.

Pre koho je redukčný ventil určený

Ventil v dimenzii 5/4" je vhodný pre vodárenské, technické a hydraulické rozvody s vyššou prietokovou rezervou než pri menších dimenziách. Použijete ho v domových inštaláciách, technologických rozvodoch aj v zostavách s čerpadlami, kde je potrebné stabilizovať tlak za zdrojom vody.

Pripojenie manometra G 1/4" umožňuje kontrolovať výstupný tlak priamo na telese ventilu. To je praktické pri nastavovaní po montáži aj pri pravidelnej kontrole prevádzky.

Výhody a funkcie

Nastavenie tlaku 1,2 – 6,0 bar – prispôsobíte výstupný tlak konkrétnemu rozvodu.
Výrobné nastavenie 3 bar – vhodný základ pre bežné vodoinštalácie.
Regulačný rozsah 0,5 – 7 bar v systéme – pomáha udržať stabilnú prevádzku.
Maximálny tlak systému až 25 bar – ventil je určený aj do tlakovo náročnejších hydraulických systémov.
PN 25 – tlaková trieda potvrdzuje odolnosť zostavy v rámci uvedených podmienok.
Mosadzné telo, mosadzná membrána a sedlo z nerezovej ocele – materiály vhodné pre dlhodobú prevádzku.
Závitové spoje podľa ISO 228-1 – uľahčujú montáž do štandardných závitových rozvodov.

Technická špecifikácia

Tlakové mosadzné redukčné ventily MALGORANI udržujú konštantný výstupný tlak v nastaviteľnom rozsahu 1,2 – 6,0 bar (výrobné nastavenie 3 bar). Pomocou pripojiteľného manometra môžete pohodlne kontrolovať výstupný tlak cez prípojku G 1/4".

Technická špecifikácia (prehľadne v tabuľke):

Typ ventilu	Tlakový redukčný ventil s mosadzným telom, regulácia cez piest
Rozsah nastaviteľného tlaku	1,2 – 6,0 bar (výrobné nastavenie 3 bar)
Regulačný rozsah (v systéme)	0,5 – 7 bar
Maximálny tlak systému	až 25 bar
Max. prevádzková teplota	štandardná ver. 80°C / verzia VITON 130°C
Vhodnosť pre médiá	štandard: voda; VITON: voda až 130°C alebo nafta
Stavebná norma / tlaková trieda	PN 25
Materiálové prevedenie	mosadzná membrána; sedlo z nerezovej ocele; hriadeľ z nerezovej ocele (len rozmery nad 1")
Pripojenia manometra	pripojenie manometra od G 1/4"; dostupné na oboch stranách telesa (meranie výstupného tlaku)
Pripojovacie závity	závitové spoje podľa ISO 228-1
Povrch	vonkajší povrch pieskovaný žltý alebo poniklovaný

Inštalácia redukčného ventilu

Inštalácia redukčného ventilu (správne použitie a montáž):

Bez vplyvu gravitácie: redukčné ventily môžu byť v systéme inštalované do akejkoľvek polohy.
- Chráňte ventil pred nečistotami: ventil môže byť poškodený nečistotami vo vode. Odporúčame inštalovať na vstup samočistiaci filter.
- Ochrana pred vodným rázom: odporúčame doplniť zariadenie proti vodnému rázu pre ochranu vnútorných súčiastok.
- Smer prúdenia: pri montáži sledujte šípku vyrazenú na telese ventilu.
- Umiestnenie v rozvodoch: možné v horizontálnej, vertikálnej aj naklonenej polohe.

Nastavenie tlaku redukčného ventilu

Ventil je pred balením testovaný a nastavený na 3 bary (ak nie je uvedené inak).
Po inštalácii môžete tlak jednoducho upraviť: povoľte aretačný krúžok a otáčajte nastavovacou skrutkou.
Otáčanie v smere hodinových ručičiek zvyšuje výstupný tlak.
Otáčanie proti smeru hodinových ručičiek znižuje výstupný tlak.
Nastavujte pri uzavretom systéme.

Rozsah použitia

Hydraulické systémy s maximálnym tlakom do 25 bar.
Regulácia tlaku v rozvodoch vody a technických médií v rozsahu 0,5 – 7 bar.
Štandardná verzia: voda do 80°C; VITON verzia: voda do 130°C alebo nafta.
Prevodové/vstupné pripojenia: závity ISO 228-1.

Odporúčania k montáži a ochrane systému

Pred montážou vyčistite potrubie a odstráňte zvyšky nečistôt (piesok, piliny, odrezky).
Ak sa za redukčným ventilom nachádzajú zariadenia na výrobu teplej vody alebo potrubie vystavené teplotným výkyvom, môže dôjsť k zvýšeniu pretlaku (zväčšenie objemu vody v dôsledku nárastu teploty). Riešením je expanzná nádrž medzi kotlom (alebo iným zdrojom tepla) a redukčným ventilom.
Doplňte systém o ochranu proti tlakovým rázom – znižujete riziko poškodenia.

Všeobecná charakteristika

Mosadzné prevedenie a spoľahlivá regulácia pomocou piestu.
Vysoká odolnosť: PN 25.
Manometer pripojiteľný na kontrolu výstupného tlaku.
Odolnosť materiálov: sedlo z nerezovej ocele, hriadeľ z nerezovej ocele (pri rozmeroch nad 1").

Ako vybrať a na čo si dať pozor

Pri montáži sledujte šípku smeru prúdenia na telese ventilu a pred ventilom odstráňte z potrubia piesok, piliny a odrezky. Pri kolísaní teploty za ventilom môže narásť pretlak, preto zvážte expanznú nádrž a ochranu proti tlakovým rázom.

Ak riešite vhodnú dimenziu 5/4" alebo zapojenie k čerpacej technike, využite odborné poradenstvo zdarma. IvatoShop.sk má vlastný sklad, 10+ rokov skúseností a vlastný autorizovaný servis.
