Redukčný ventil Malgorani 1" stabilizuje výstupný tlak v rozvodoch vody a technických médií. Nastavíte ho v rozsahu 1,2 – 6,0 bar, výrobne je pripravený na 3 bar.
Kč 1300.50
Kč 1057.32 bez DPH
Načítava sa…
Načítavam súvisiace produkty…

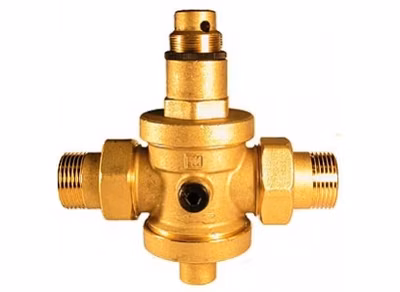

Redukčný ventil Malgorani 1" je mosadzný tlakový redukčný ventil na stabilizáciu výstupného tlaku v rozvodoch vody a technických médií. Udržiava konštantný výstupný tlak v nastaviteľnom rozsahu 1,2 – 6,0 bar, takže chráni armatúry, spotrebiče a potrubie pred nadmerným tlakom.
Pre koho je redukčný ventil určený
Ventil je vhodný pre domové rozvody vody, technické rozvody a hydraulické systémy, kde vstupný tlak kolíše alebo je vyšší, než potrebujú koncové zariadenia. Uplatní sa pri montáži za vodomer, pred spotrebiče, v zostavách čerpadiel a pri ochrane citlivých prvkov rozvodu.
Rozmer 1" je praktický pre bežné inštalácie s armatúrami v domoch, prevádzkach aj technických miestnostiach. Možnosť pripojiť manometer cez G 1/4" zjednodušuje kontrolu nastaveného výstupného tlaku.
Výhody a funkcie
Nastaviteľný výstupný tlak 1,2 – 6,0 bar – prispôsobíte tlak potrebám rozvodu alebo zariadenia.
Výrobné nastavenie 3 bar – ventil je pripravený na bežné použitie a po montáži sa dá upraviť.
Regulačný rozsah v systéme 0,5 – 7 bar – pomáha udržať stabilné tlakové pomery.
Maximálny tlak systému až 25 bar a PN 25 – vhodné pre tlakovo namáhané hydraulické systémy.
Mosadzné telo a regulácia cez piest – robustné prevedenie pre spoľahlivú prevádzku.
Pripojenie manometra G 1/4" – umožní priebežne kontrolovať výstupný tlak.
Závitové spoje podľa ISO 228-1 – uľahčujú napojenie do štandardných závitových rozvodov.
Technická špecifikácia
Tlakové mosadzné redukčné ventily MALGORANI udržujú konštantný výstupný tlak v nastaviteľnom rozsahu 1,2 – 6,0 bar (výrobné nastavenie 3 bar). Pomocou pripojiteľného manometra môžete pohodlne kontrolovať výstupný tlak cez prípojku G 1/4".
Technická špecifikácia (prehľadne v tabuľke):
Typ ventilu
Tlakový redukčný ventil s mosadzným telom, regulácia cez piest
Rozsah nastaviteľného tlaku
1,2 – 6,0 bar (výrobné nastavenie 3 bar)
Regulačný rozsah (v systéme)
0,5 – 7 bar
Maximálny tlak systému
až 25 bar
Max. prevádzková teplota
štandardná ver. 80°C / verzia VITON 130°C
Vhodnosť pre médiá
štandard: voda; VITON: voda až 130°C alebo nafta
Stavebná norma / tlaková trieda
PN 25
Materiálové prevedenie
mosadzná membrána; sedlo z nerezovej ocele; hriadeľ z nerezovej ocele (len rozmery nad 1")
Pripojenia manometra
pripojenie manometra od G 1/4"; dostupné na oboch stranách telesa (meranie výstupného tlaku)
Pripojovacie závity
závitové spoje podľa ISO 228-1
Povrch
vonkajší povrch pieskovaný žltý alebo poniklovaný
Inštalácia redukčného ventilu
Inštalácia redukčného ventilu (správne použitie a montáž):
Bez vplyvu gravitácie: redukčné ventily môžu byť v systéme inštalované do akejkoľvek polohy.
Chráňte ventil pred nečistotami: ventil môže byť poškodený nečistotami vo vode. Odporúčame inštalovať na vstup samočistiaci filter.
Ochrana pred vodným rázom: odporúčame doplniť zariadenie proti vodnému rázu pre ochranu vnútorných súčiastok.
Smer prúdenia: pri montáži sledujte šípku vyrazenú na telese ventilu.
Umiestnenie v rozvodoch: možné v horizontálnej, vertikálnej aj naklonenej polohe.
Nastavenie tlaku redukčného ventilu
Ventil je pred balením testovaný a nastavený na 3 bary (ak nie je uvedené inak).
Po inštalácii môžete tlak jednoducho upraviť: povoľte aretačný krúžok a otáčajte nastavovacou skrutkou.
Otáčanie v smere hodinových ručičiek zvyšuje výstupný tlak.
Otáčanie proti smeru hodinových ručičiek znižuje výstupný tlak.
Nastavujte pri uzavretom systéme.
Rozsah použitia
Hydraulické systémy s maximálnym tlakom do 25 bar.
Regulácia tlaku v rozvodoch vody a technických médií v rozsahu 0,5 – 7 bar.
Štandardná verzia: voda do 80°C; VITON verzia: voda do 130°C alebo nafta.
Prevodové/vstupné pripojenia: závity ISO 228-1.
Odporúčania k montáži a ochrane systému
Pred montážou vyčistite potrubie a odstráňte zvyšky nečistôt (piesok, piliny, odrezky).
Ak sa za redukčným ventilom nachádzajú zariadenia na výrobu teplej vody alebo potrubie vystavené teplotným výkyvom, môže dôjsť k zvýšeniu pretlaku (zväčšenie objemu vody v dôsledku nárastu teploty). Riešením je expanzná nádrž medzi kotlom (alebo iným zdrojom tepla) a redukčným ventilom.
Doplňte systém o ochranu proti tlakovým rázom – znižujete riziko poškodenia.
Všeobecná charakteristika
Mosadzné prevedenie a spoľahlivá regulácia pomocou piestu.
Vysoká odolnosť: PN 25.
Manometer pripojiteľný na kontrolu výstupného tlaku.
Odolnosť materiálov: sedlo z nerezovej ocele, hriadeľ z nerezovej ocele (pri rozmeroch nad 1").
Ako vybrať a na čo si dať pozor
Pri výbere skontrolujte dimenziu 1", tlak v systéme a požadovaný výstupný tlak. Ak je voda znečistená mechanickými časticami, doplňte pred ventil filter, pretože nečistoty môžu poškodiť vnútorné časti.
Pri systémoch s ohrevom vody myslite na expanznú nádrž medzi zdrojom tepla a redukčným ventilom. Ak potrebujete poradiť s montážou do zostavy čerpadla alebo domácej vodárne, IvatoShop.sk ponúka odborné poradenstvo zdarma a vlastný autorizovaný servis.
